複数工程抜き

両面テープ と、あらゆる薄い素材(3mm程度まで)の貼り合わせ

複数工程抜き



どんな加工ができますか?

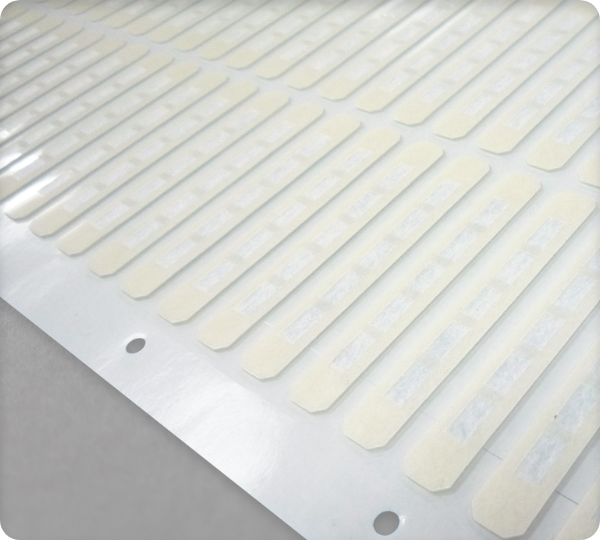

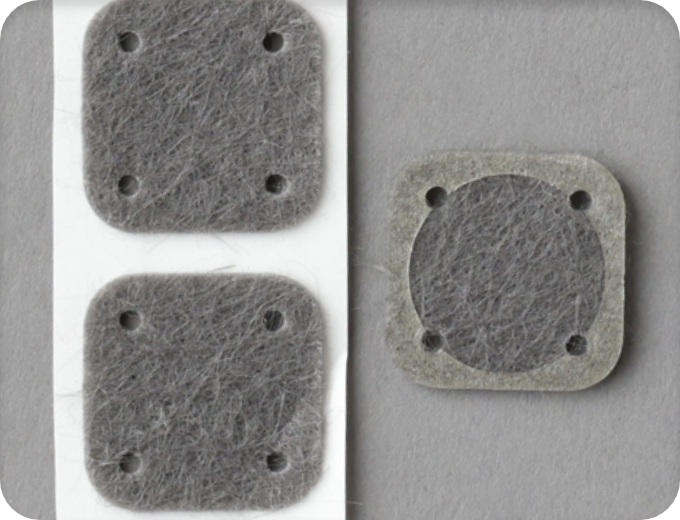

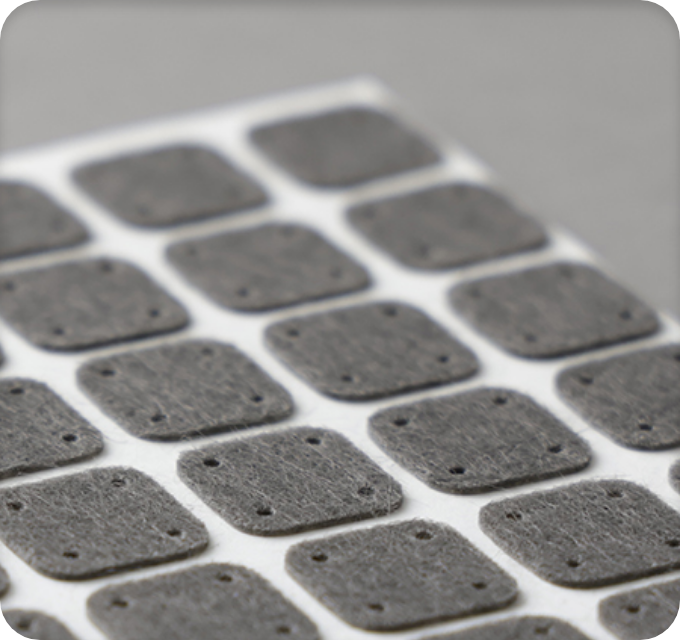

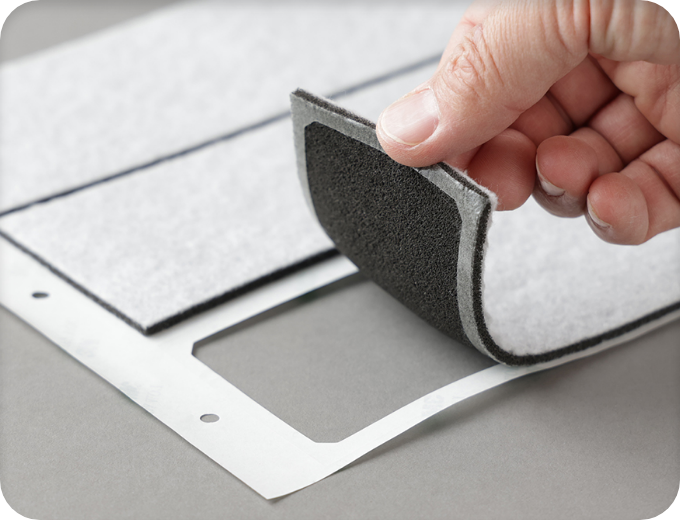

両面テープを全面に貼るのではなく、テープが部分的に貼っていないような製品(主に額縁やリング状)を製作することができます。主に、ハーフカットにてシート状に仕上げることが多いです。

空気などを通しゴミを取り除くフィルターなど、相手物にフィルターを粘着で貼り合わせる場合(開口部をフィルターでふさぐ用途)、全面にテープを貼ったものだとフィルターになりません。外周の数ミリにのみ部分的にテープを貼ったものを作ることにより、フィルターとしての役割を果たす製品になります。



特長・アピールポイント

通常、素材と両面テープを別に打ち抜いて、手作業で貼り合わせるのですが、複数度抜きにより、手間をかけずにハーフカット状に綺麗に仕上げることができます。数量の管理もしやすく、お客様が使用する際も両面テープのセパレーターがめくり易くなるなど、作業性が格段に上がります。

精度は?

外形寸法及びテープの貼り位置のズレを含めて、±0.5mm程度です。

対応可能なサイズは?

450mm×550mmとなります。

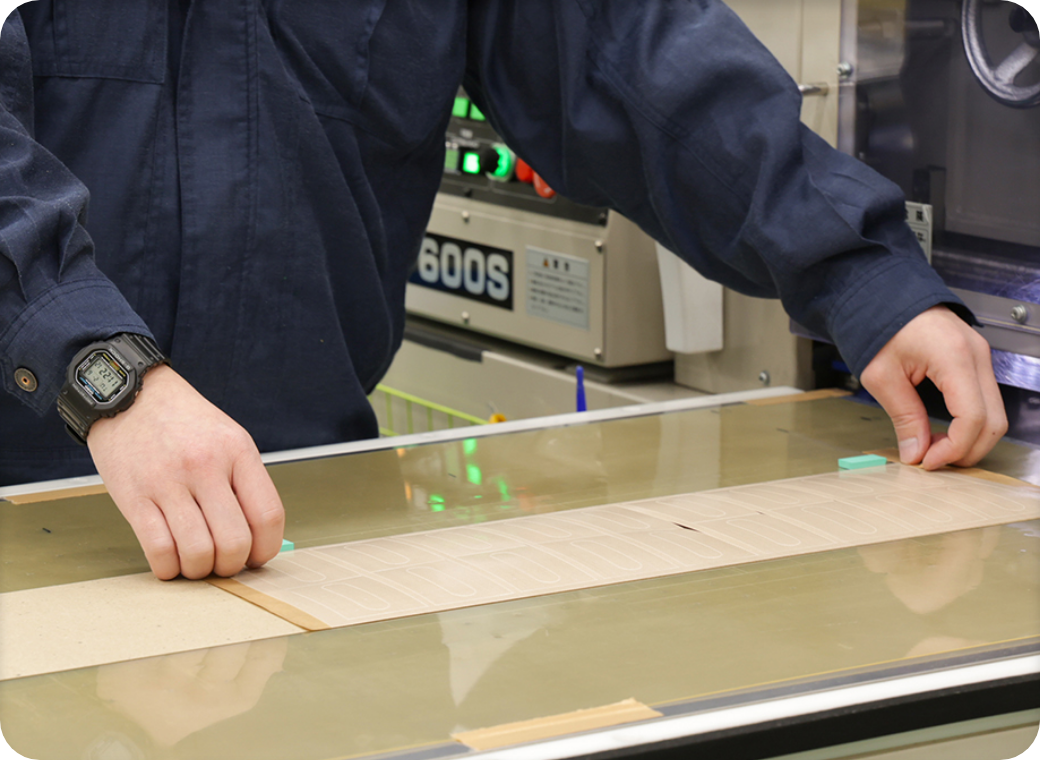

作業を行う上で注意している点は?

製品の外形の寸法精度はもちろん、製品と両面テープとの位置づれを特に気をつけています。

加工が困難なもの・できないものは?

硬い素材や厚みのある素材は打ち抜くと同時に材料の位置が微妙に動く場合がありますので、複数工程の部分テープ貼りには不向きです。





複数工程抜きで作成した最新の実績

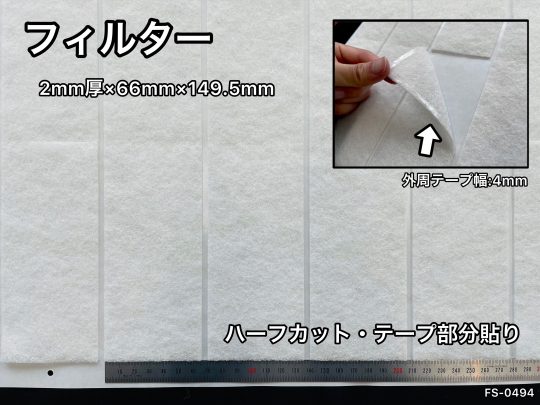

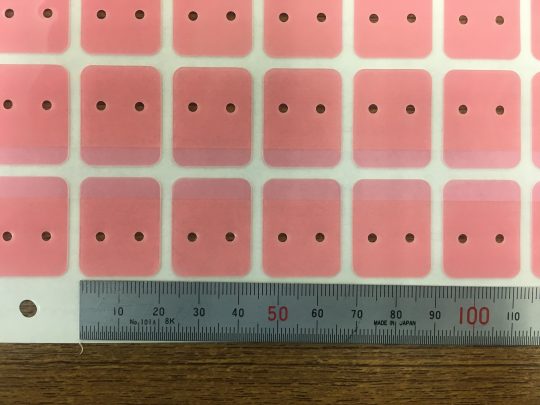

No.481 フィルター[WF70] 2mm厚

使用した材料:不織布(フィルター)  両面テープ付(貼り合わせ品)  WF70[2mm厚] 恵比寿#790[両面テープ]

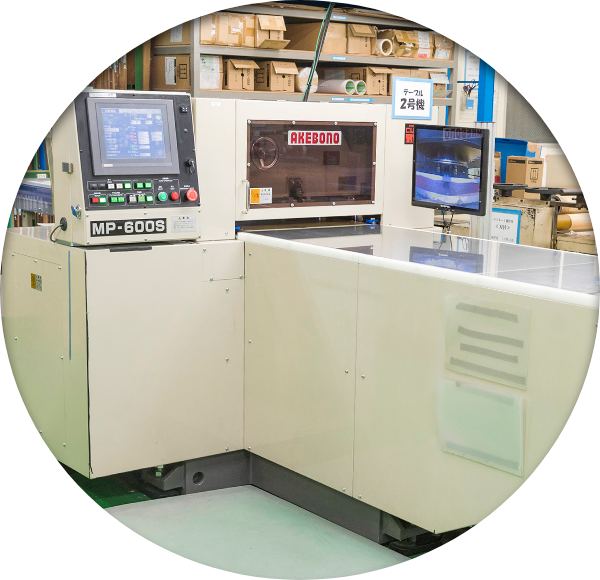

使用した機械:ラミネート機(カッター付)  断裁機  自動テーブル裁断機


No.447 PET(テープ付)[ルミラーH10] 0.188mm厚

使用した材料:PET  両面テープ付(貼り合わせ品)  樹脂  ルミラーH10[0.188mm厚] 日東5000NS[両面テープ]
使用した機械:ラミネート機(カッター付)  断裁機  自動テーブル裁断機


No.240 ポリセーム[P-8134](両面テープ付) 2mm厚

使用した材料:ポリプロピレン(PP)  両面テープ付(貼り合わせ品)  樹脂  ポリセームP-8134[0.2mm厚] 日東5000NS[両面テープ]
使用した機械:ラミネート機(カッター付)  断裁機  自動テーブル裁断機


No.164 ルミラー[T60](両面テープ付) 0.1mm厚

使用した材料:PET  両面テープ付(貼り合わせ品)  樹脂  ルミラーT60[0.1mm厚] 日東#500[両面テープ]
使用した機械:ラミネート機(カッター付)  断裁機  自動テーブル裁断機


NO.155 ポリカ ハーフカット

使用した材料:ポリカーボネート(PC)  両面テープ付(貼り合わせ品)  樹脂  カーボグラスフィルムCFR110C 0.5t 日東5000NS
使用した機械:ラミネート機(カッター付)  断裁機  自動テーブル裁断機
