打ち抜き加工(ビク抜き加工)

こんな “お悩み” はありませんか?

対応に不備、この材料が対応可能か相談したい、特殊な打ち抜き
お悩み

トムソン打ち抜き加工(ビク抜き加工)の
お悩みを解消します!

  • お客様のご要望に
    最適なご提案をします!

    お客様のご要望に最適なご提案をします

    単に打ち抜き加工といっても、素材や形状、打ち抜きの仕方により、加工する機械が変わります。材料の大断ちから一貫して行うことができますので、条件の中で最適な方法を選んで加工を進めていきます。
    製品のロットに応じての木型の丁付けなども考え、型代と単価がトータルで安くなる方法をご提案しています。

  • 複雑な形状でない限り、
    木型は1~2日で製作可能!

    木型は1~2日で製作可能

    トムソン打ち抜き加工では、ハサミやカッターナイフでは不可能な製品の仕上がりの奇麗さや加工精度がでますし、レーザーやプロッターでは難しい切断面の仕上がり(焦げや滑らかさや)やコストメリットなどがあります。
    金型に比べるとその製作日数やコストの差は比較になりません。木型の例ですと、木型メーカー様のご協力の元、複雑な形状でない限り、ほぼ1~2日で製作可能です。

  • 実績も豊富で
    単発・リピート問わず対応します!

    単発・リピート問わず対応します

    はさみやカッターナイフで切れる素材ならほぼ対応していますので、これまでの取扱素材や加工実績は同業者の比較になりません。
    加工に関して単発でのお仕事はもちろん、一度製作した木型を用いたリピートのご注文にもしっかりと対応します。20年近くもリピート注文をいただいている製品も多数ございます。

加工対象物・材料

※表はスライドしてご覧いただけます。
ゴム 発泡品(スポンジ) 樹脂
(シート・フィルム)
両面テープ その他

クロロプレンゴム(CR)

天然ゴム(NR)

エチレンプロピレンゴム(EPDM)

ニトリルブタジエンゴム(NBR)

フッ素ゴム(FKM)

シリコーンゴム(Si)

ウレタンゴム(U)

ブチルゴム(IIR)

スチレンブタジエンゴム(SBR)

ハネナイト

ゴム系発泡品(スポンジ)

樹脂系発泡品(スポンジ)

低密度ポリエチレン(PE)

高密度ポリエチレン(PE)

ポリプロピレン(PP)

ポリエチレンテレフタレート(PET)

ポリカーボネイト/ポリカ(PC)

硬質ポリ塩化ビニール(PVC)

軟質ポリ塩化ビニール(PVC)

テフロン(PTFE)

日東電工(株)

DIC(株)

積水化学工業(株)

(株)寺岡製作所

恵比寿化成(株)

コニシ(株)

はさみやカッターナイフで切れる素材なら
ほぼ加工することが可能です。

不織布、フェルト

硬質リサイクルボード

面ファスナー

金属箔

トムソン打ち抜き加工(ビク抜き加工)でお悩みの方は、ぜひお問い合わせください。
tel 06-4862-7491
お見積もり/お問い合わせ
LINE公式アカウント

打ち抜き・トムソン加工(ビク抜き)とは?

打ち抜き・トムソン加工

エムツープレストの核となる加工です。
打ち抜き・トムソン加工(ビク抜き)とは、はさみやカッターナイフで切れるような比較的軟質な素材で2次元の形状であれば、トムソン型(ビク型・木型)を製作して(型代は別途必要です)機械にセットして打ち抜くことにより、ご希望通りの形に加工します。
エムツープレストの加工は、すべてにおいて打ち抜きに関わってくるのですが、材料・製品の形状・仕上げ方法により、社内の機械やトムソン型(ビク型・木型)を駆使して最適な方法で加工していきます。

どんなものに使われているのか?

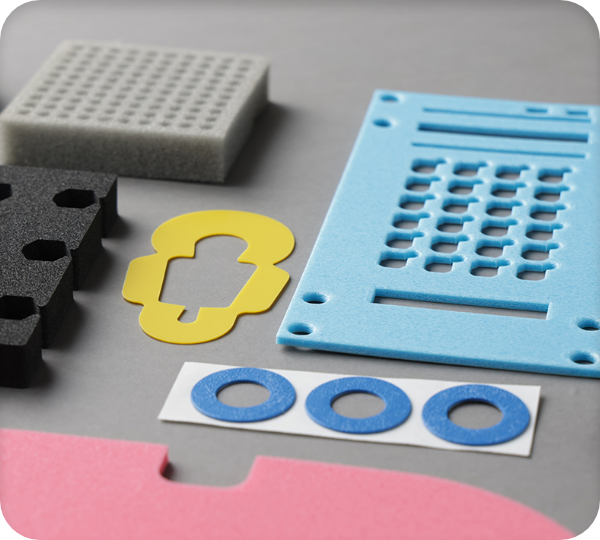

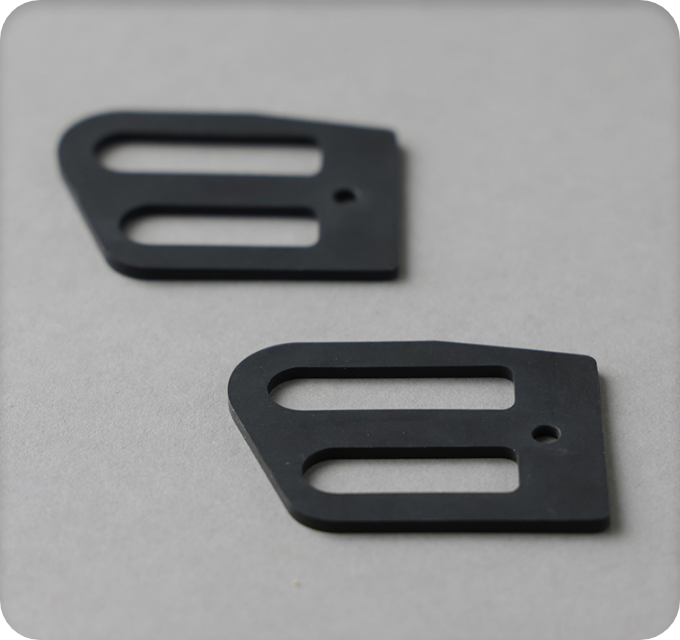

弱電関係の機構部品、各種パッキン、その他打ち抜き加工な素材を使用するあらゆる部品・製品で打ち抜きの技術が使われています。

使用する機械は?

精度や対応可能な厚みは?

精度は

精度は?

精度は、素材や形状にもよりますが、±0.2mm程度まで対応可能です。

どのぐらいの厚さまで対応可能?

厚さは、ゴムについてはおおよそ3mmくらいまで打ち抜くことができます。発泡材などは65mmといった厚いものも抜いていますが、種類と形状が限られます。そのように厚いものは形状が単純で製品の最小幅が充分にあるものに限られます。

作業を行う上で注意している点は

作業を行う上で注意している点は?

作業をする上では、さまざまな素材を取り扱いますので、その特性と厚みなどに応じて、木型の作り方や加工する機械を選定しています。実績を基にまずは公差内に納まる製品を作ることを第一にあとはスピードとコスト面で下がる方法をお客様目線で考えております。

コストは?

作業工程は?

作業工程は

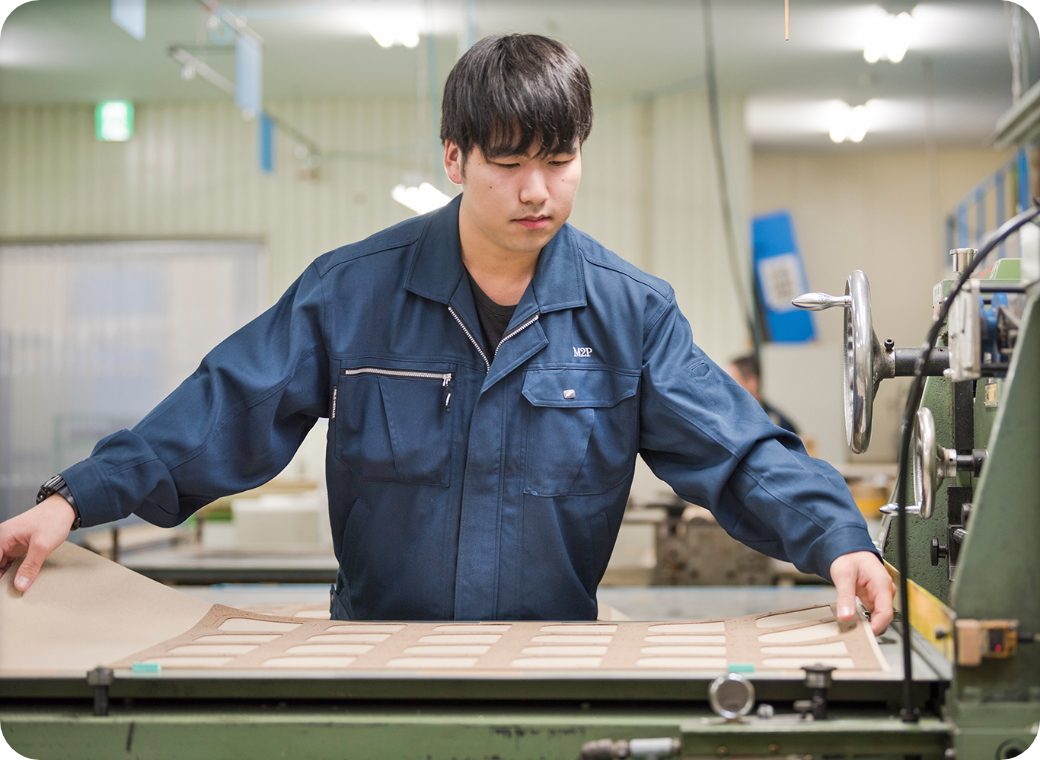

Step 01:図面を確認後、適切な機械の選択

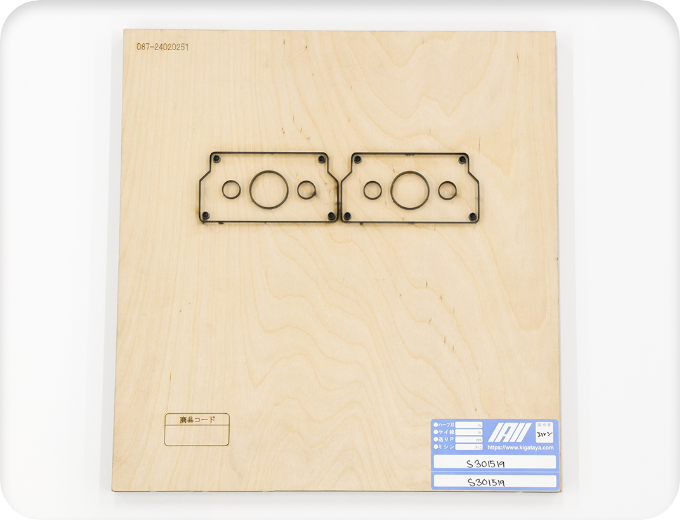

お客様からいただいた図面を基に製作した木型を各機械にセットします。材質・厚み・ロット・寸法精度・製品の形状などを考慮し、適切な機械を選択します。

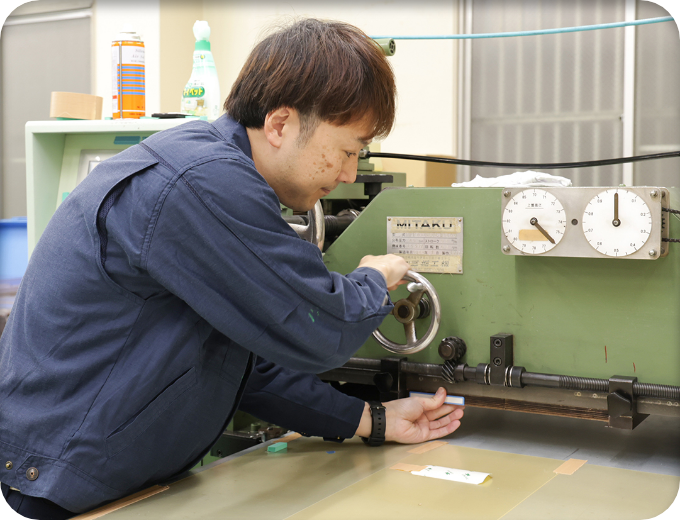

Step 02:加工

材料を各機械にセットし、打ち抜き加工を行います。

トムソン打ち抜き加工(ビク抜き加工)でお悩みの方は、ぜひお問い合わせください。

トムソン打ち抜き加工(ビク抜き加工)でお悩みの方、ご質問のある方、お見積もりのご依頼、工場見学のお申し込みなどお気軽にお問い合わせください。
